Saturn MICRO HONE

PRE-ORDER 1.5 -2.5 month for production

Machine for sharpening carbide engravers. Connects to a Foredom drill to a standard D25.5 mm tip and clamps into a collet. A set of collets for your type of tip is available. With this device you can shape the cutter profile according to the specified degrees and give the cutter the desired shape: Spitz, boll, flach.... Toolholder standard GRS 6.4 mm

1) The multilayer disk of this device allows the sharpening and polishing of carbide rods with diameters from D0.2 ... up to D4 mm*. For sharpening larger diameter rods we use only the green layer of the MR multilayer disk, then it is necessary to change to the black (red) disk Super Finish HQ D35. For final polishing of the edges of the engraver.

2) If you need to sharpen a full length profile corner, you can use the periphery of the green layer of MR disk, this is vertical sharpening.

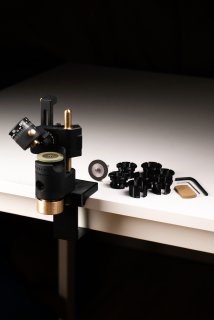

Kit

Materials ABS resin and brass корпус пластик абс выращенный на принтере + бронза:

1) quadrant квадрант

2) Case birdhouse 65х40 корпус со штифтом

 Collet 1" can fix diameters from 25mm to 26mm - Foredom standart 30, D25.5 mm. Бронзовая цанга с гайкой.

3)Collet plastic 6pcs all sizes пластиковые цанги почти для всех типов наконечников.

4)Bracket for the micrometer head кронштейн для микрометрической головки.

5)MR disc layer leveling block брусок для выравнивания дисков.

6) Multi Radius disk MRG&PW. Шлифовально- полировочный алмазный круг.

7)Clamp for fixing it to the workbench. струбцина для фиксации к верстаку.

8) ruler [   линейка  [

+ Дополнительные:

8) платформа для шаблонов

9) обдирочный диск.

Sharpening machine for sharpening carbide tipped files. Connects to a Foredom borer to a standard D25.5mm handpiece and is attached to a collet. insert plastic collets for your type of handpiece.

WARNING!

Modern plastic has advanced a lot in the last year, but it is better not to drop the tool on the floor.

Work in a respirator, goggles or with a microscope!

use a vacuum cleaner

When sharpening, do not put too much pressure on the disc, if it does not sharpen - it is better to clean the disc with a degreaser or a diamond bar.

Attention! Do not rotate clockwise or in reverse - the disc will unwind and the balance will be lost.

Do not let the disc get too hot!

Do not disassemble the disc!

Do not allow diamond dust to get on the pin.

If the disc is stuck and cannot be pulled out with your fingers, you must let it cool down, then turn the unit over and tap it out with very faint, careful strokes on the end of the axle. Clean the bushing inside, clean the disc axle.

The speed is up to 10000 rpm. Max

Working length of the workpiece 20mm-55mm

I'll tell you honestly, if you only work on it to sharpen the blade for 5-10 minutes (which is usually enough), If you don't overheat it, you'll be fine and it will last you a long time. To not overheat polish only the working edges, the rest can just be sanded.

If you need to sharpen a cylindrical bar from the start, you need to use a micrometer head with bracket (included) and use the periphery of the disk to sharpen it. It can only overheat if you are polishing and sharpening large areas - areas, you have to take that into consideration. Also overheating can happen if you are sharpening many blades in a row.

ВНИМАНИЕ! Предзаказ

Внимание ! Вращать по часовой стрелке или на реверсе нельзя - раскрутится диск и потеряется балансировка.

Станок для заточки твердосплавных граверов. Подключается к сверлу Foredom к стандартному наконечнику D25,5 мм и закрепляется в цанге. Имеется набор цанг для вашего типа наконечника. С помощью этого устройства можно сформировать профиль фрезы в соответствии с заданными градусами и придать резцу необходимую форму: Spitz, boll, flach... Тулхолдер стандартный GRS 6,4 мм не входит в комплект.

1) Многослойный диск данного устройства позволяет затачивать и полировать твердосплавные стержни диаметром от D0.2 ... до D4 мм*. Для заточки стержней большего диаметра мы используем только зеленый слой многослойного диска MR, затем необходимо перейти на диск Super Finish HQ . Для окончательной полировки кромок гравера.

2) Если необходимо заточить угол профиля полной длины, то можно использовать периферию зеленого слоя диска MR, это вертикальная заточка.

Работать в респираторе, очках или с микроскопом!

Используйте пылесос.

При заточке не нужно сильно давить на диск, если он не точит - лучше почистите диск обезжиривателем или алмазным бруском.

Не допускайте сильного нагрева изделия!

Не разбирать диск!

Многослойный диск этого устройства может затачивать твердосплавные стержни диаметром от D1,5 ... до D2 мм*. Для стержней большего диаметра потребуется черный диск Super Finish HQ D35.

Не допускайте попадания алмазной пыли на штифт!

Если застрял диск и не вытащить пальцами, то нужно дать ему остыть, затем перевернуть устройство и выстукать его очень слабыми, аккуратными ударами по торцу оси. Почистить втулку внутри, почистить ось диска.

Скорость работы до 10000 об/мин.

Рабочая длина заготовки 20мм-55мм

Заточной станок-насадка для заточки твердосплавных-карбидных штихелей. Подключается к бормашине Foredom на стандартный наконечник D25.5мм /

Скажу вам честно, если вы будете работать с ним только для заточки лезвия в течение 5-10 минут (чего обычно достаточно), если вы не будете его перегревать, то все будет в порядке и он прослужит вам долго. Чтобы не перегреть, полируйте только рабочие кромки, остальные можно просто отшлифовать.

Если вам нужно с самого начала заточить цилиндрический брусок, используйте микрометрическую головку с кронштейном (входит в комплект) и используйте периферию диска для заточки. Диск может перегреться только в том случае, если вы полируете и затачиваете большие площади - площади, это нужно учитывать. Также перегрев может произойти, если вы затачиваете много лезвий подряд.
